作者：Nami（飞来音电脑音乐技术联盟）​

想必大家都听过1981年 Roland 发布的大名鼎鼎的 Jupiter-8 合成器，
它是当时最强的多复音模拟合成器（甚至放到今天也很强）。
像Frankie Goes 的“Relax”这首歌，还有很多其它知名歌星，
比如 Vince Clarke、Howard Jones、John Foxx、Martyn Ware 这些人，
都是 Jupiter-8 的忠实用户。

所以不用多说，Arturia 自然不会放过这款音乐史上最经典的产品，
于是就 Jup-8 V 就诞生了，在 V Cellection 8 中，它已经更新到了 V4 版本。
除开拥有原版硬件的 44 个预制之外，Jup-8 V4 还能轻松还原硬件的“肥厚”音质，
另外 Aturia 还贴心的为我们提供了 40 年前实现不了的功能：

更高级、丰富的调制选项和系统
自带 32 步的步进音序器/调制音序器
力度、触后、调制轮、键位追踪等多种映射选项
高质量内置数字效果器

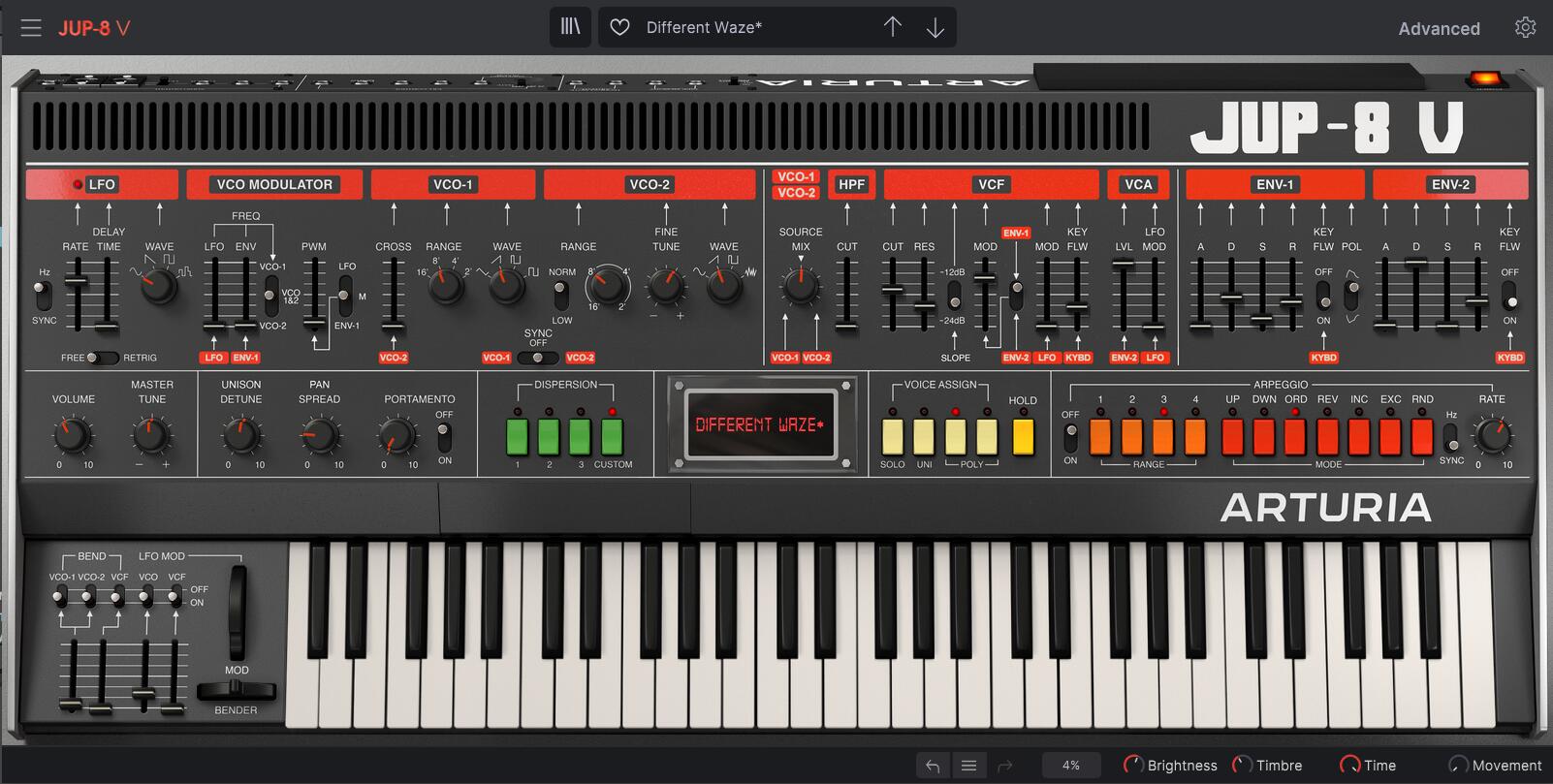

（图1.1 Jup-8 V4）

相信大家已经迫不及待要搞清楚怎么用它了，那我们话不多说，立马开始讲解。
首先，老规矩，V Collection 系列的所有插件都有一套共用的系统，
包括左上角的三条杠菜单、上面中间的预制管理系统、
右上角的齿轮设置（包含 MIDI 和 Macro 映射）、以及最下方的黑条部分，
所以我们这里不再赘述，有需求的朋友可以直接点击【V Collection 8系列教程（1）】进行回顾。

其中唯一需要提及的，是点击右上角小齿轮弹出的设置，
因为 Jupiter-8 是多复音合成器，所以可以在弹出的窗口内设置单音到16个复音数。
那下面，我们就来详细看看每一个部分的参数是怎么用的。

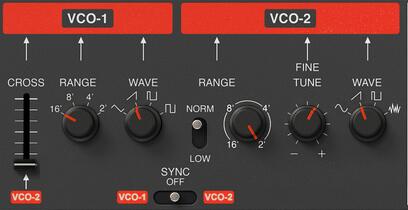

（图1.2 VCO部分）

首先我们来看 VCO 部分，也就是两个压控振荡器。
由于 Jup-8 V4 总共有 16 个复音，所以两个振荡器最终会产生最多 32 个声音。
而两个 VCO 之间，根据官方说法，定位是有所不同的，
所以 Jupiter-8 的声音才会如此浑厚且富有特点。
首先，VCO-1 负责的是声音的“基调”，其 RANGE 参数只代表高低 4 个八度，
而 VCO-2 负责“和音”，它的 RANGE 参数一共有 32 个半音档位。

值得注意的是，VCO-1 和 VCO-2 的波形也有所区别：
VCO-1 可以选择三角波、锯齿波、脉冲波和方波，
而 VCO-2 则是正弦波、锯齿波、脉冲波和噪声波，
明显可以看出来 VCO-2 的波形更加偏向于功能性。

另外， VCO-2 还有 FINE TUNE 旋钮，也即音高微调，精度是千分之半音。
而且有 LOW 和 NORM 两种音高范围，LOW 可以将 VCO-2 切换至低频振荡器用途，
然后再补充一点，NORM 的噪声是白噪，LOW 的噪声是粉造。

最后，左边还有个 CROSS 选项，它是用 VCO-2 来调制 VCO-1 的频率的，
当 VCO-2 选择不同的波形就可以产生不同的调制（如噪声调制）；
另外底下的 SYNC 模式，和上篇 OB-Xa V 一样，都是用来对齐波形起始位置的，
当设置为 VCO-1 的档位，VCO-1 的波形循环开始就会强制与 VCO-2 的波形循环开始对齐，
设置到另一侧的意思大家应该就知道了，反过来而已。

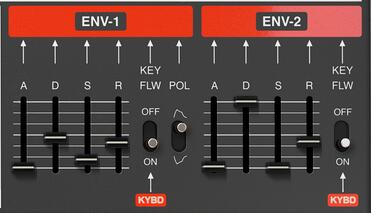

（图1.3 ENV部分）

接下来我们看下 ENV 也即 ADSR 包络部分，一共有两组。
ENV-1 默认对滤波器截止频率生效，也可以用作 VCO 的音高和脉冲宽度调制；
ENV-2 默认对 VCA 也即压控放大器部分生效，控制的是声音的振幅包络。

KEYFLW 代表键位追踪，打开时 A、D、R 三个参数会在音高较高时变短，
用来模拟声学乐器中音高越高声音就越短促的特性。

中间的 POL 代表 ENV-1 的方向，如果设置为下方位置（也即反向），
那么比如在调制截止频率时就会反向进行。

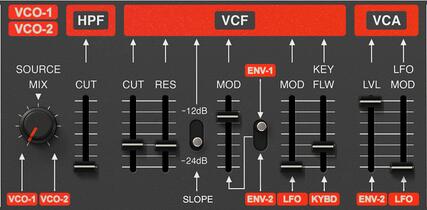

（图1.4 滤波和压控放大器部分）

然后我们看中间的这个大板块，它包含了振荡器路径、滤波和压控放大器三个部分。

首先是最左侧的振荡器路径设置，SOURCE MIX 旋钮代表两个振荡器的比例，
如果调到最左边，就只有 VCO-1 发声，调到最右边就只有 VCO-2 发声，
调到中间任何位置就是按比例发声。

接着右边有一个 HPF ，它代表高通滤波器，
滤波的斜率是 -6db/oct ，下方的 CUT 推子是它的截止频率。

再往右，VCF 就是整个合成器中最主要的滤波器了，它是低通模式的。
我们来看下它的各个参数：

CUT：截止频率，19 – 7334 Hz
RES：共鸣值，调到最大时产生自激振荡
SLOPE：滤波斜率，-12 或 -24db/oct
MOD：设置被 ENV 的调制程度
ENV-1/ENV-2：设置用哪个 ENV 调制截止频率
KEYFLW：键位追踪，音符越高截止频率就越大

最后是 VCA 也即压控放大器部分，它的 LVL 就代表整体的振幅大小，
而 LFO MOD 代表低频振荡器对音量的调制，可以做出震音效果。
值得注意的是，VCA 的 LVL 是默认被 ENV-2 包络才产生了声音的动态变化的，
而不是 ENV-2 直接去调制 VCO 振荡器的输出。

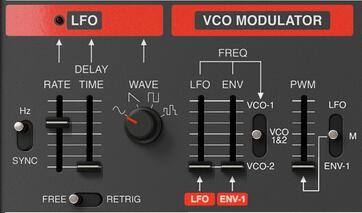

（图1.5 LFO和VCO调制）

正好说到 LFO 调制，我们就来看下 LFO 和 VCO 调制部分。
首先是左侧的 LFO（低频振荡器），我们看下它的参数：

Hz/SYNC：选择 LFO 的速度设置模式，以Hz 为单位或与工程同步
RATE：LFO 的速度
DELAY TIME：LFO 效果淡入的时间
WAVE：LFO 的波形，正弦波、锯齿波、方波和随机保持值
FREE/RETRIG：按下键盘时，LFO 是否重新触发，FREE 为否

然后是 VCO MODULATION 也即振荡器调制部分，左边的 FREQ 字样是频率调制的设置。
LFO 代表用低频振荡器调制 VCO 的频率，ENV 代表用 ENV-1 来调制 VCO的频率。
中间的档位切换代表以上 LFO 和 ENV 调制的是谁的频率，
上下位置分别代表 VCO-1 和 VCO-2，中间位置代表同时调制两个振荡器。

最右侧的 PWM 推子，代表脉冲宽度调制，若要使用该模式必须先设置任意 VCO 的波形为脉冲波。
右边的 LFO/M/ENV-1 分别代表三个不同的调制源，
LFO 是左边的低频振荡器，ENV-1 是右边的第一个 ADSR 包络，
M 是指手动设定，此时的 PWM 值代表脉冲波的宽度，
若为0，波形为方波，若此值越大，脉冲宽度就越窄

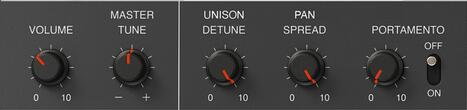

（图1.6 输出音量、齐奏与滑音设置）

以上都是 Jup-8 V 中主要的部分，我们再来看看界面中间一条的设置。

VOLUME：总输出音量
MASTER TUNE：标准音 A 的音高，从400Hz – 480Hz
UNISON DETUNE：设置齐奏音的音高差别（需要先打开齐奏模式）
PAN SPREAD：设置输出声音的立体度
PORTAMENTO：滑音的时间，最大 3.5 秒
OFF/ON：滑音的开关

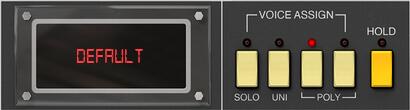

（1.7 声音模式设置）

紧接着上条我们就来讲解下声音模式的设置。
首先左边的 LED 显示屏代表当前预制的名称，然后右边有 4 种不同的声音模式：

SOLO：单音模式，右上角小齿轮有最高音、最低音、最新的音几种判断规则
UNI：齐奏模式，声音数量可从右上角小齿轮设置 1-8 个
POLY：代表两种不同的复音模式，复音数可在右上角小齿轮设置 1-16 个
第一种复音：音符数量超过复音数上限时，最开始的音符会消失
第二种复音：按下新的音符，前一个音符的音尾会被切断
HOLD：保持模式，按下音符后松手音符仍然存在

（图1.8 声音离散设置）

然后我们量来看 DISPERSION 也即声音离散设置，可以为每个声音设置略微不同的参数，
这样既能做出“不完美”的效果；
另外点击 DISPERSION 下方的琴身还可以看到隐藏起来的详细设置选项。

上方的 4 个绿色按键，前三个代表不同的离散程度的预制设置，
其实就是下方 6 个旋钮的预制，数字越大离散效果越明显。
第四个 CUSTOM 是用户自定义的预制，所以我们来分别解释下底下的 6 的参数：

PITCH：声音偏离原本音高的程度
PW：影响三角波、方波和脉冲波的宽度
ENV：让每个声音的包络产生细微差异
CUTOFF：让每个声音的 VCF 频率产生细微差异
RESO：让每个声音的 VCF 共鸣产生细微差异
MOD：让每个声音的 VCO 调制产生细微差异

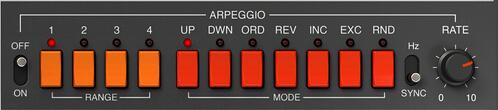

（图1.9 琶音器）

接着到了琶音器部分，在左边有一个 OFF/ON 开关可以打开它。
琶音器是指当你按下一个或同时按下多个音符时，这些音符并不会同时发声，
而是按照一定的顺序连续进行播放。

前面 RANGE 里的 1234 分别代表琶音的 8 度扩散，最多四个。
然后右边的 MODE 分别代表不同的琶音顺序，它们分别是：

UP：从低音到高音
DWNL：从高音到低音
ORD：按照按下的键位顺序播放
REV：按照按下的键位顺序反向播放
INC：先上后下，会在最高音和最低音停留
EXC：先上后下，不在最高音和最低音停留
RND：随机顺序播放按下的音符
Hz/SYNC：选择琶音速度设置的单位
RATE：设置琶音速度

（图1.10 调制轮部分）

界面最左下角的调制轮部分，可以说是整个基础界面上最后一个部分了。

横向的轮子标有 BENDER，是弯音轮，它控制着左边两个推子：
第一个推子控制着弯音轮对 VCO-1 和 VCO-2 的弯音调制，上方开关代表调制生效与否；
第二个推子代表着弯音轮对 VCF 截止频率的调整。

纵向的轮子标有 MOD，是调制轮，它控制着右边两个推子：
第一个推子代表 LFO 对 VCO 频率的调制量；
第二个推子代表 LFO 对 VCF 截止频率的调制量。

其中各个推子设置的越大，在移动弯音轮和调制轮时产生的效果就越明显。

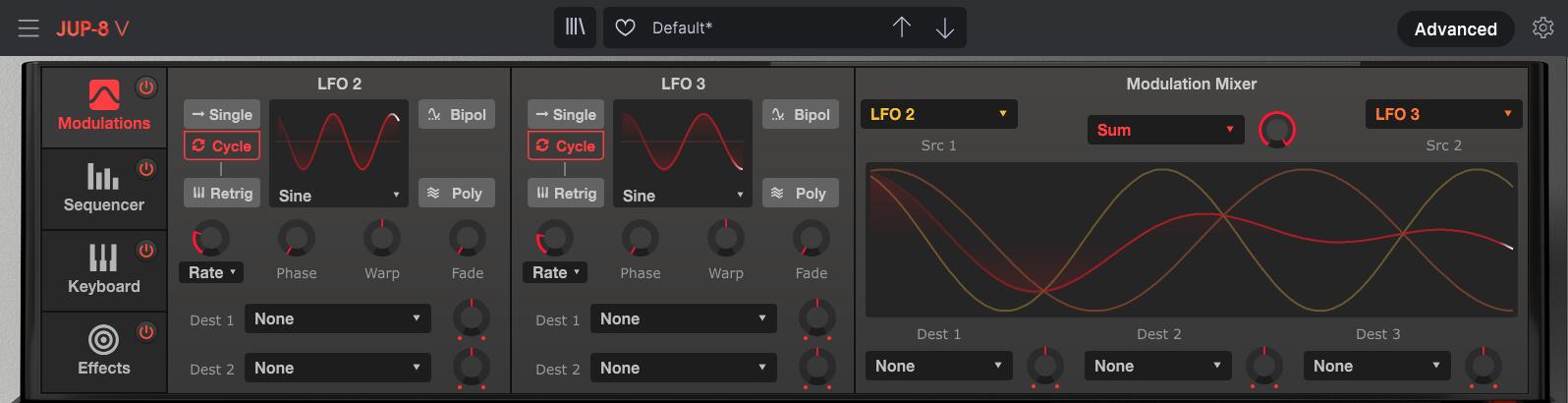

（图2.1 高级调制选项）

接下来到了高级设置，我们点击界面右上角的“Advance”即可打开高级设置面板。
这个面板里的东西是硬件所没有的，我们打开之后可以看到左侧有四个不同的板块，
这里按顺序先看下第一个，也就是 Modulation 调制设置。

首先可以看到，这里出现了两个新的 LFO，没错面板上自带的就是第一个，
这里的两个是额外加上去的，而且还配备了一套高级的调制系统：

Single：LFO 只走一个波形循环
Cycle：LFO 反复循环
中间图示：点击选择 LFO 波形
Bipol/Unipol：单向或双向调制模式
Poly：点亮后所有按下的音符都独立调制
Rate：Hertz 是赫兹，Binary 是同步，Triplet 是三连音，Dotted 是附点音符
Phase：设置 LFO 的起始相位
Warp：进一步扭曲 LFO 曲线
Fade：设置 LFO 效果的淡入时间
Dest 1/2：选择 LFO 的调制目标，几乎涵盖 Jup-8 V4 的所有参数

然后右边还有一个 Modulation Mixer，也即将两个调制信号混合在一起再进行调制的方式。
下方一共有三个 Dest 也即调制目标，
而上方左右两侧的 Src 1 和 Src 2 分别代表两个要混合的调制信号，
这个信号的混合方式就非常有趣了，我们可以在中间的下拉菜单进行选择。
首先，我们会用到“左信号”、“算法量”（也就是中间的旋钮）和“右信号”三个术语，
然后通过中间的下拉菜单选择算法：

Multiply：左信号 * 右信号 * 算法量 + 左信号 *（1-算法量）
Sum：左信号 +（右信号 * 算法量）
Diff：左信号 -（右信号 * 算法量）
Divide：左信号 /（算法量 + 右信号）
Crosfade：在左右信号之间平衡
Lag：只有左信号，给调制波形的振幅设置淡入

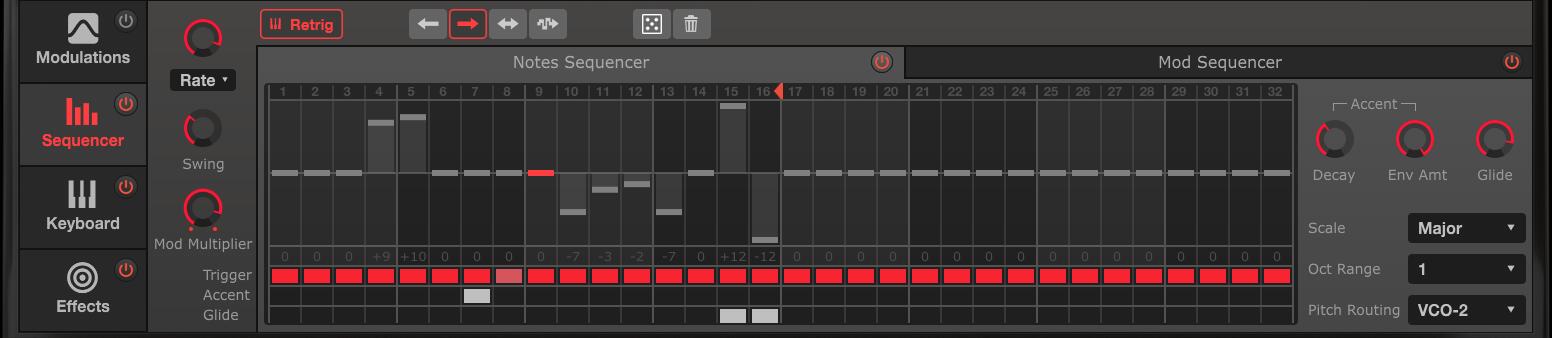

（图2.2 音序器面板）

然后是 Sequencer 也即音序器面板，里面有两种音序形式，
我们先看第一种，Notes Sequencer 也即音符音序器。

首先我们看中间最主要的部分，也即音序器的格子，一共有 32 步，
我们可以用上面的红色棋子来设定音序器的步数，然后每步的音高可以用灰色竖条设置。
在音序器的格子下方还有三行不同的设置，它们分别是：

Trigger：此步是否触发音符
Accent：在此步添加重音效果
Glide：在此步添加滑音效果

这个时候你去设置滑音和重音，可能是没有效果的，因为它们需要先设置下周围的参数：

RATE：琶音器速度，有四种单位模式
Swing：添加摇摆律动
Mod Multiplier：设置调制音序器和音符音序器的速度比例
Retrig：按下音符是否重新触发音序器
四种音序方向：向右、向左、左右反复、随机位置
骰子：向上拖动设置较大的随机音序变化
垃圾箱：删除所有音序内容

然后最右侧还有一些设置：

Decay：决定重音的 Decay 时间
Env Amt：决定重音对滤波包络的程度
Glide：设置步进音序器滑音的时间
Scale：设置步进音序器的调式
Oct Range：设置步进音序器的音高范围
Pitch Routing：设置步进音序器的作用目标

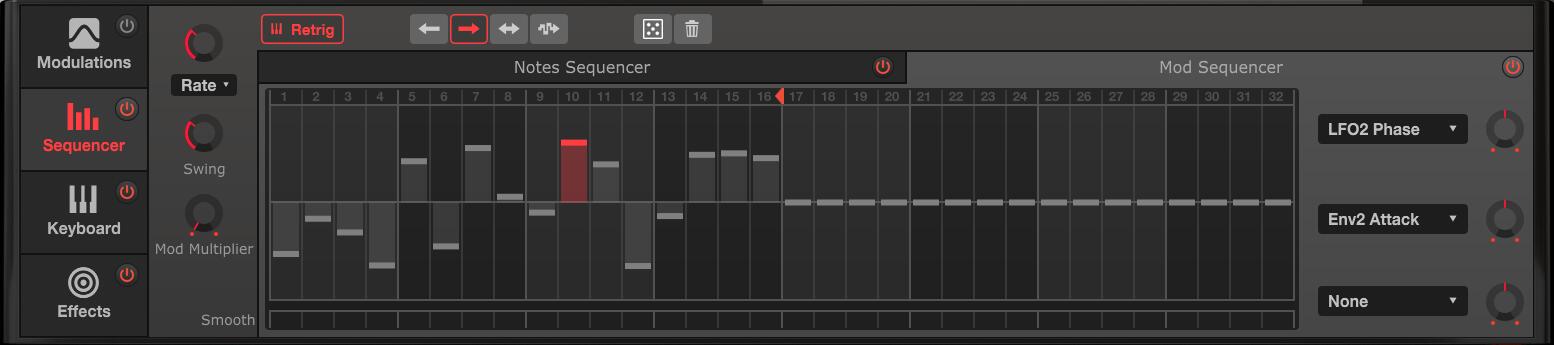

（图2.3 调制音序器）

然后我们来看调制音序器模式，它可以用音序器的模式去调制不同的参数。
在界面的最右边，一共可以选择三个调制目标，旁边还带有双向的调制量旋钮。
在步进音序器格子区域，唯一与音符音序器不同的，
就是最下方的 Smooth，它代表两格调制量之间的平滑过度。

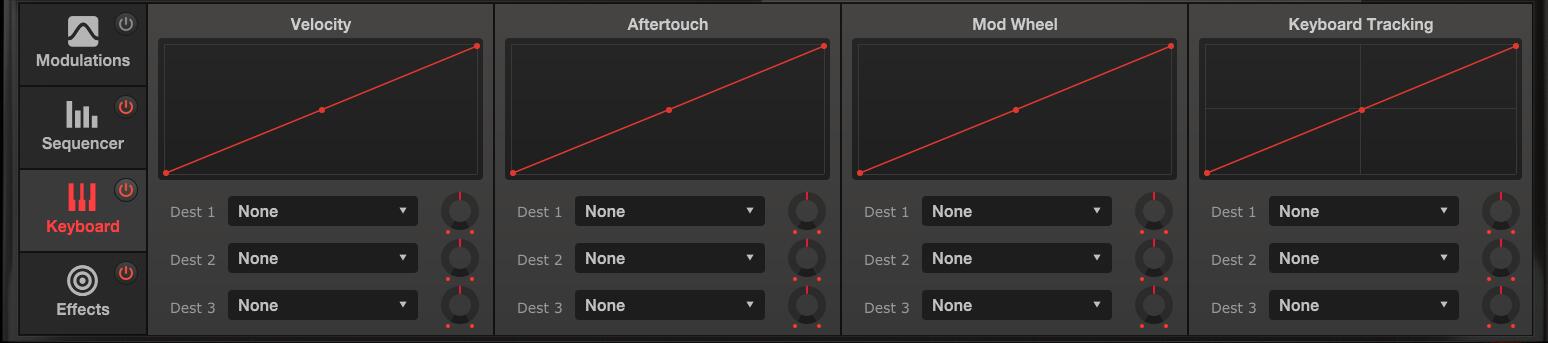

（图2.4 表情参数）

接着我们来到 Keyboard，也就是表情参数面板，
在这里，一共有 4 个不同的键盘表情参数可以用来各自调制三个不同的目标。
它们从左到右分别是键盘上的：力度参数、触后、调制轮和键位追踪。

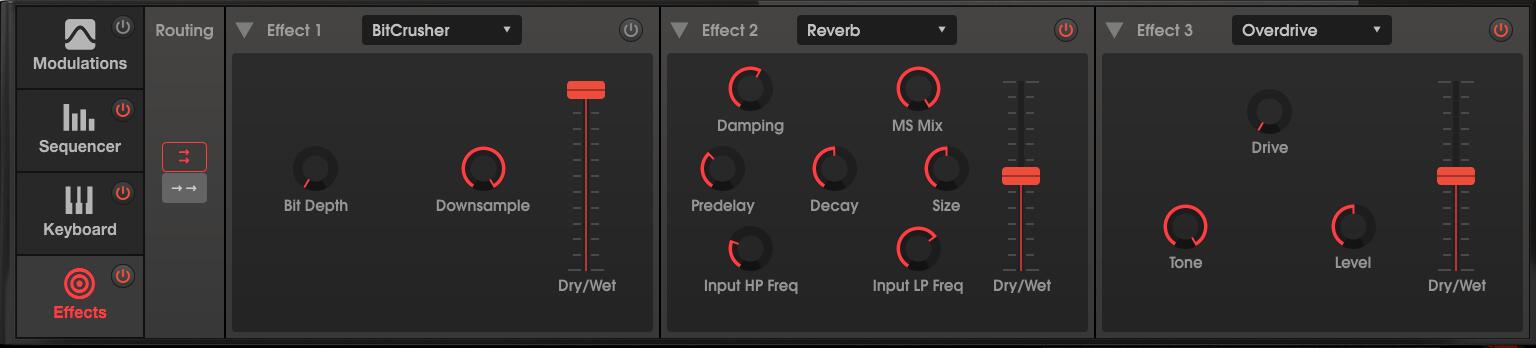

（图2.5 效果器设置）

最后就是效果器设置部分了，其实这个面板的内容也非常简单，
无非就是三个不同的效果器栏位，你可以在 11 个效果器中进行选择。
另外在左侧的 Routing 一列里可以选择平行或者连续处理方式，
最后每个效果器右上角都带有一个单独的开关。


---------------------------------------------------------------------------------------------


这样一来，整个 Jup-8 V4 就给大家讲解完成啦。
其实使用上并没有太复杂，只要多熟悉熟悉里面的各个参数就可以了。

另外再提醒一句，此插件还有 MIDI 和 Macro 映射、强大的预制管理系统，
若想了解请前点击【V Collection 8系列教程（1）】进行学习。
本次教程到这里就结束啦，大家再见！
